전기 통제 시스템을 가진 차 브레이크 패드 OEM를 위한 회화 분말 코팅 선

전기 통제 시스템을 가진 차 브레이크 패드 OEM를 위한 회화 분말 코팅 선

차 패드를 위한 정전기 분말 코팅 선

1. 입히기: 자동적인 분말 코팅

2. 건조용 갱도 난방: 전기 난방

3. 거는 거리: 한번에 하나씩의 600 mm 거리

차 브레이크 패드 OEM를 위한 자동적인 정전기 분말 코팅 선

i. 디자인 기초 (사용자 공급)

1. 제품 이름: 브레이크 패드
2. 물자: 철 조각
3. 제품 최대 크기: L150×W150×H30 (mm)
4. 제품 최대 무게: ≤30Kg
5. 컨베이어 사슬 거는 무게: 0.35Kg 모형: QXG (200)
6. 걸기: 1개의 걸이 한 조각 제품
7. 거는 거리: 한번에 하나씩의 600 mm 거리, 다른 제품에 따라 실제적인 세트에서 걸림새
8. 디자인 회선 속도와 조정가능한 회선 속도: 1.5m/min
9. 입히는 지역: 표면
10. 입히기: 자동적인 분말 코팅
11. 건조용 갱도 난방: 전기 난방
12. 압축공기: 사용자 그들자신, 수분 함유량 <1> 13 냉동 건조. 식물 지역: 숫자를 보십시오
14. 에너지: (1) 삼상 5 철사 (380V). 접지선 (2) 압축공기로

II의 파이프라인 과정 (V=1.5m/min)
지상 전처리 및 선이라고 살포 부스로 위에 끼워넣어
오븐을 치료해서 밖으로 (차가운) 내립니다 가지고 가십시오
말: 좋은 끄십시오 제품을 보내고 운반을 오븐으로 살포하
사슬은, 그 때 오븐 문을, 엽니다 오븐 난방을, 놓았습니다 180 ℃, 20를 위한 처리 시간을 닫습니다
분은, 오븐이 자동적으로 전력 공급을 차단할 때까지 온난한, 엽니다 오븐을 유지합니다
밖으로 제품 살포 회화 후에 문과 컨베이어 사슬, 다른 제품.

III, 묘사 및 매개변수
포괄적인 디자인 신뢰도의, 전진한, 적당한 및 경제 고려사항, 그것의 주요 구조상 특징:
(I).Curing 오븐 -1pcs (사람은 밖으로 끝납니다)
1.Inner 크기: L16000×W2000×H2000mm의 노벽 물자: t0.6mm
직류 전기를 통한 강철 플레이트, 노벽 물자: t0.6mm 색깔 강철 플레이트, 절연제
층 간격: 100mm 열 절연제 rockwool 특별한 장시간 갱구 열
순환 팬 힘 3KW-1 단위
온도: 방 temperature~200℃.
난방 장치:
절연제 난방 약실: 100000kcal/h, 양: 1set
포좌: 10#square 관
2.Return 공중 시스템
1) 바닥에 주기적인 방법을 사용하는 밑바닥 급식, 열기의 균형을 잡기.
2) 획일한 온도를 지키기 위하여 구멍을 뚫는 지면에 바람 전향장치 바람 가이드.
3) 순환 팬 힘: 3KW 1 세트
3.Heating 체계 난방 힘: 21KW
뿌려진 탄미익 전기 난방 관을 가진 난방 장치, 자동 회람 팬
온도 조종 조사. 에서 격려되는 전기로 가열된 열파이프의 열
난방 약실은 건조의 안에 회람 팬에 의해 직접 보내집니다
세트에, 오븐 상승의 내부 온도 터널을 파고 끊임없이 순환하십시오
온도는 제복을 배부합니다.
의 온도를 조정하는 온도와 디지털 표시 장치의 자동 통제
건조용 갱도. 배기 개스 배기관을 통해서 제외되어.
절연제 그룹은 자동적으로 온도가 갑피를 도달할 때 끕니다
한계. 열려있는 자동의 온도 한계. 회람 팬 질 절연제,
긴 축선 플러스, 모터의 효과적인 보호.

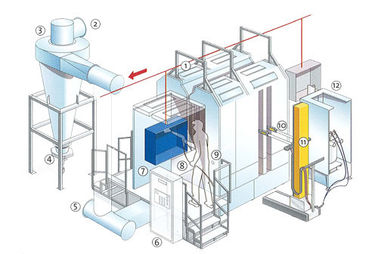

(II).Spray 부스 1pcs
1.outer 부스 크기: L6000×W1200×H2000 ㎜ (t1.2 ㎜ spg 스테인리스 격판덮개)
1pcs의 지상 액체 회화. 원형 아크를 가진 지붕 적자 입체각.
포좌: 5#steel 탱크
격판덮개 집합 용접한 구조를 가진 화장실은, 바닥 편평한 구조입니다,
제품 손수레 청소 가동, 심미적인 외관으로 편리한.
화장실 내의 편평한 구조, 화장실 대청소 일 좀더
편리하고, 빠른, 그리고 2 제품에 처음부터 끝까지 사용되는 열려있는 이도.
2. 전자 맥박 회복 체계 --- 1set
전자 맥박 청소 분말 회복 체계는 뒤에 오는 것 이루어져 있습니다
분대:
1) 섬유 수지 여과기 Ø325×900 (빨 수 있는) 16
2) 맥박 청소 주입 입 16
3) 원형 강철 2의 가스 탱크
4) 팬 모형 (4-72-4A-5.5KW) 2units 재생
일의 기간, 분말의 표면이 걸러진 후에 여과기는 두껍게 쌓았습니다,
현재로서는 기구 안쪽에 여과기의 맥박 청소
압축공기는 안 외부적인 순간에서, 그래야 풀어 놓입니다
진동을 통해 떨어지는 분말. 설명서를 가진 맥박 통제.
(III) .1, 자동적인 Reciprocator-2pcs colo-2000D
1) 주파수 조정가능한 reciprocator는 고품질을 위해 특별히 디자인됩니다
코팅, 그것을 3개까지 분무기를 소지할 수 있습니다 강화하십시오.
주파수: 일본어 미츠비시
2)개요
최대 유효한 프로그램 80
최대 고도 1.5m를 불을 때십시오
최고 속도 0.8m/s
최저 속도 0.08m/s
가속도 0.1m/s2
3)전기 자료
명목상 입력 전압 170-264VAC 단일 위상

포용력 +10%/-10%
주파수 50/60hz
신관 10.0AT
전력 소비 2.5kw
2의 분말 코팅 기계 2pcs colo-800
1)지 통제 단위, 현재 전압을 위한 디지털 표시 장치
수입한 이탈리아는, 가칠의 복잡한 제품, 조정된 100kv를 위해 좋은 분해합니다
스테인리스 분말 호퍼를 가진 분말 코팅 총.
2)포함되:
통제 단위 – 1pcs
분말 코팅 총 -1pcs
분말 보다는 ---1pcs (55l)
트롤리 1pcs
분말 펌프 1pcs
기름 여과기 1pcs
Fluiding 단위 1pcs
힘 케이블 1pcs
Groundly 케이블 1pcs
공기 관 3pcs
3)전기 기술
입력 전압: AC220V/50Hz +/- 10%
입력 파워: ≤50W
일 전압: DC24V
총의 전압: 0-100KV (조정하십시오)
최대에게 curring: 100UA
3의 자동적인 분말 코팅 총 체계 6sets colo-800D
이 모형 지적인 체계, 다른을 위해 쉬운 가동 그리고 좋은입니다
모양의 종류.

4의 분말 체 기계-2pcscolo-3000-R
"자동으로 가기 위하여 분말 입히는 지역에서 사용된 기계 체질, 강화하십시오
reciprocator. 분말 재생에 정전기 분말의 과정에서 잃었습니다
금속 제품에 입히기
5의 통제 장 1pc COLO-5000-800D
우리는 장에 있는 관제사를 뒀습니다. 이것은을 포함하여서만 아닙니다 내각입니다
관제사.
다 자동 총을 위한 중앙 제어 체계
팽창할 수 있고는 경제 이점으로 특색짓는
주요 전기 및 공기의 일반적인 제어 함수를 제공하십시오
운영과 관리를 위해 쉬운. 이 크기는 6pcs 통제 단위를 위해 입니다.

(IV) 거는 컨베이어 체계:
1 - 모형: QXG 200 유형 컨베이어 사슬, 단 하나 가이드 바퀴 - 두 배 도보
더 매끄럽게 달리기 위하여 사슬을 자극하는 둥근 구조.
2 --- 드라이브 기계장치, 망치 긴장을 포함하는 전달계
기관, 궤도, 사슬은, 가로장, 망원경 가로장, 체크 가로장, 윤활 장치를 구부렸습니다,
장착 브래킷.
3 --- 전체 살포는 선형 드라이브 단위와 망치 긴장, 드라이브를 가진 선을 일렬로 세웁니다
기계가의 안전 보호 있습니다.
4 --- 고열 지역에서 건조용 갱도 출구 리모트 멀리를 가진
급유 장치는, 컨베이어를 지키기 위하여 장기 일을 잘 사슬로 맵니다
기름을 바른 국가.
5 - 관 란 "C"가 형성한 사슬 가로장 수직 상태 φ110mm의 전 범위
난징 가로장에 의해 생성하는 강철. 내리막 팔꿈치 30 ° 팔꿈치에, 그것을 지키기 위하여
매끄러운 제품 컨베이어, 안전한.
6 --- 현탁액 컨베이어 사슬 매개변수

(v). 전기 통제 시스템
체계는 전면적으로 상대적으로 집중 통제를, 전기 사용합니다
청초한 줄에서 배열하는, 적당한 잠그개 명세의 선택.
청초한 줄에서 배열되는 요구에 응하는 배열된 교량 명세.
1) 국제 기준과 일치하여 모든 전기 장비.
2) 디지털 표시 장치, 세트 온도 및 실제를 가진 온도 조절기
통제에 있는 온도는 전시 반대 널을 집중했습니다.
3) 국제 경기에 따라 설치되는 전체 체계의 디자인
규칙.
품목
현탁액 컨베이어
QXG200 거는 사슬을 타자를 치십시오
사슬 길이 80m
속도 (일반적인) 1.5m/min
조정된 범위 1-3m/min
사슬 둥근 작풍 - 단 하나 가이드에서는 도보 이중으로 합니다
바퀴에 의하여 분명히 말하는 사슬
드라이브 단위 변환장치 모터 - 주파수 통제 -
Taian 변환장치
운전사 3HP
드라이브 단위 1set의 수
긴장시키는 장치 무거운 망치
긴장 1set의 수
구부려진 궤도 R1000
기름 임명은의 조정가능한 연료 급유 급유를 가르킵니다
기름 컵의 하락
단일 지점 50kg

3.equipment:
주: 디자인되는 구매자에 따라 특정한 디자인 세부사항.

VI. 작업 진전:
이 계약은 60 일 안에 효력이, 완료됩니다 나타납니다.
품목
1개의 치료 오븐 L16M×W2M×H2M 1SET
2 난방 장치 21KW 1SET
3 열 순환 팬 3KW 1SET
4 맥박 회복 체계 L6M×W1.2M×H2M 1SET를 포함하여 자동적인 살포 부스
5개의 분말 코팅 기계 COLO-800D 2SET
6 자동적인 reciprocator COLO-2000D 2SET
7 자동 분말 코팅 총 체계 COLO-800D 6SET
8개의 분말 체 기계 COLO-3000R (60X60CM) 2SET
9 통제 내각 COLO-5000-800D 1SET
10의 거는 컨베이어 사슬
단일 지점 50KG L80m 1SET
11 드라이브 단위 QXG200type 1SET
12의 긴장 단위 QXG200type 1SET
13 궤도, 란, 똑바른 가로장 QXG200type 1SET를 구부렸습니다
14 전기 통제 고품질 상표 1SET
15 그리기 -- --
