자동적인 강철봉 감기 그림 기계, 이음새가 없는 탄소 관 주조 기계

자동적인 강철봉 감기 그림 기계, 이음새가 없는 탄소 관 주조 기계
자동적인 강철봉 감기 그림 기계, 이음새가 없는 탄소 관 주조 기계 자동적인 강철봉 감기 그림 기계, 이음새가 없는 탄소 관 주조 기계

큰 이미지 :  자동적인 강철봉 감기 그림 기계, 이음새가 없는 탄소 관 주조 기계

제품 상세 정보:
원래 장소: 중국
브랜드 이름: hengli
인증: ISO9001-2000
모델 번호: LW30
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 목제 상자; 또는 고객에 따라
배달 시간: 30-50days
지불 조건: TT / LC
공급 능력: 20 세트 / 월
상세 제품 설명
강조하다:

끌기 벤치 기계





자동적인 강철봉 감기 그림 기계, 이음새가 없는 탄소 관 주조 기계





빠른 세부사항:



유형: 찬 drawnbench

유명 상표: Hengli

모델 번호: LW30

입력 물자: 일반적인 탄소 강철, 합금, 비철 금속

제공되는 판매 후 서비스: 유효한 해외 서비스

원래 장소: 장쑤 성, 중국 (본토)

에서 사용하는: 탄소 관, 비철 금속 관의 분야, etc로.





묘사:



관 그림 과정의 소개


빈 관이 거푸집을 통해서 당겨질 때, 일반적으로 굴대 또는 마개는, 이 과정 불립니다 관 그림에게 관의 안쪽 직경을 지원하기 위하여 사용됩니다. 마개의 기능은 벽 감소를 초래하고 구멍의 크기를 통제하기 위한 것입니다. 그러나, 굴대는 벽 간격에 있는 감소를 만드는 것은 필요하지 않거나, 안의 차원 그리고 표면이 중요하지 않은 경우에 경우에 생략될지도 모릅니다. 어떤 굴대도 없이 관을 당기는 과정은 관 침몰로 알려집니다.
정지되는 굴대에 그림 관에서는, 최대 실제적인 부분적인 지역 감소는 통행 당 40% 굴대에서 증가한 마찰 초과하지 않습니다. 주의깊게 일치한 굴대가 거푸집의 거푸집 인후에서 뜨는 경우에, 45%의 지역에 있는 감소를 달성하는 것이 가능하, 동일한 감소를 위해 그림 짐은 조정 마개로 당기기 더 낮습니다. 이 작풍은 뜨 마개를 가진 그림이라고 칭합니다. 언급되기 위하여 이 작풍에서 그것은, 공구 디자인 이고 윤활은 아주 긴요할 수 있습니다. 관 그림에 있는 마찰에 대한 문제는 긴 굴대를 가진 그림에서 극소화됩니다. 굴대는 관의 전체 길이에 늘이고 관을 가진 거푸집을 통해서 당겨지는 단단한 막대 또는 철사에 따라서 이루어져 있습니다. 이 디자인에서는, 지역 감소는 50% 일 수 있습니다. 그러나, 당기기 후에, 굴대는 관에서 (감기) 관 직경을 경미하게 증가하고 차원 포용력을 교란하는 굴러서 제거되어야 합니다. 상기 토론된 그림 과정은 FIG. 1.에서 설명될 수 있습니다.


                                          자동적인 강철봉 감기 그림 기계, 이음새가 없는 탄소 관 주조 기계 0


FIG. 1: 관 그림 과정. (a) 침몰; (b) 고쳐진 마개; (c) 뜨 마개; (d) 관을 위한 이동하는 굴대 A 차 끌기 벤치는 거푸집을 붙들기를 위한 거푸집 머리가 정하는 벤치 이루어져 있습니다 또는 무거운 강철 구조로. 벤치의 1개의 끝에 굴대 막대를 정박하는 조정가능한 홀더이라고 찾아냅니다. 그것의 다른 끝에 무겁고, 끝없고는 통과하는 스프로킷 바퀴를 나르는 갱구는, 사각 연결된 사슬을 거치됩니다. 이 사슬은 스프로킷 바퀴에서 사슬이 게으름쟁이의 주위에 통과하고 벤치 밑에 스프로킷 바퀴에 돌려보내는, 거푸집 머리까지 연장하는 벤치의 위에 여물통에서 속입니다. 스프로킷 바퀴는 적당한 감소 맞물림을 통해서 변하기 쉬운 속도 모터에 의해 몹니다.
생산 가동
냉각 후에 열간압연 관은 1개의 끝에 날카롭습니다. 가르키는 이것은 plyer의 턱이 관의 이 끝을 꽉 쥘 수 있다 그래야, 자유롭게 죽습니다 외부 충분히 감소된 부분이 끌기에 있는 구멍에 들어가는 것을 허용하도록 직경을, 대략 150 mm (6 인치) 거리에서 감소시키는 이루어져 있습니다. 만약에 1개 이상 차 끌기 통행이 관을 주어질 것이면, 마지막 크기의 밑에 죽, 만약에 가능하다면 경미하게.
대부분의 경우에, 1개의 차 끌기 통행은 제품의 가까운 차원, 좋은 표면 및 요구한 기계적 성질을 도달하게 충분합니다. 추가 통행은 장악하기 위하여 필요할지도 모릅니다: (1) 더 얇은 벽, (2) 더 나은 지상 끝, (3) 작은 직경, 또는 (4) 더 긴 길이.
다수 통행을 가진 생산을 위해, 각 찬 그림 가동 후에 그(것)들을 단련하는 것이 필요합니다. 더 차 그림의 앞에, 단련한 관은 절여야 하고 기름을 발랐습니다. 모든 관은, unannealed 기계적인 관을 제외하고, 마지막을 단련합니다 또는 열처리 후에 마지막 차 끌기 통행 받습니다. 많은 관은 특별한 정상화 완성되는 관에 있는 적당한 곡물 구조를 얻기 위하여 처리를 전에 마지막 통행 받습니다; 이 어닐링은 가스로 발사된 지속적인 갱도 또는 차 바닥 배치 로에서 실행됩니다. 지속적인 로는 온도에 관 단면도, 단련 온도, 시간 나르기 위하여 이용된 몬 목록 열 저항으로, 등등에 따라서 미리 결정한 비율로 로를 통해서 관을 제공됩니다. 차 바닥 배치 로는 건전지에서 배열되고 특별한 위탁 기중기에 의해 봉사합니다.
추가로, 냉각 압연의, 단련된 관은 곧게 펴고 자르고, 검열하고 시험과 같은 마무리 작업을 복종됩니다.





신청:



명세:



아니다.

이름

기술적인 매개변수

단위

1

정격 그림 힘

300000

N

2

일의 최대 시인된 직경

45

mm

3

최대. 감소 비율

30

%

4

그림 속도

10

m/min

5

최대 그림 길이

10

m

6

손수레의 반환 속도

40

m/min

7

모터 힘

75

kw

8

주발동기 속도

980

rpm

9

속도 흡진기의 유형

JZQ1150







경쟁 이점:



그림 기계에는 중핵 막대 장치, 그것을입니다 일반적으로 기계의 상대적으로 기계적인 확장 있습니다 뒤에 오는 이점이 퇴각하고 있습니다:

(1) Stubbs는 강철 높은 동심도를 만들었습니다
, 체계의 구조에서 유압 드라이브의 매끄러운 가동 때문에 관 축선 선의 당기는 힘, 및 외부를 형의 축선, 일관된 그로 인하여 제품의 정확도, runout, 높은 동심도 및 straightness를 개량하는 굴대의 축선으로, 지키지 않습니다;

(2) 간단한 구조, 쉬운 제조
부속의 냉각 압연 관 기계 단면도의 이 유형은 가공해기 쉽고 쉽습니다. 또 다른 한개는 압축 응력을 받는 구조 기계를 당기기의 힘, 뻣뻣함 및 방위 수용량을 개량하기 위하여 구조를 선반에 얹습니다.

(3) 간단한 장비 기초
실린더 기초로, 형 기초와 tailstock는 8개의 관 및 4개의 지원 막대 집합을, 작업 양의 역할 전체로서 함께 연결해 구성되어 있습니다, 그래서 전반적인 기구 안에서 둘러싸인 긴장을 당겨서, 기초만, 따라서 저축 기계 작업 양을, 곰 장치의 무게 당기는 품지 않습니다
많은 장비 기초 비용.

(4) Stepless
유압 카트리지 벨브 다양한 체계 일은 매끄럽고, 가동 가능하고 및 편리한의 광범위에, 당기는 속도 조정될 수 있습니다.

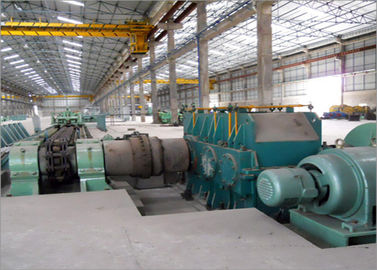

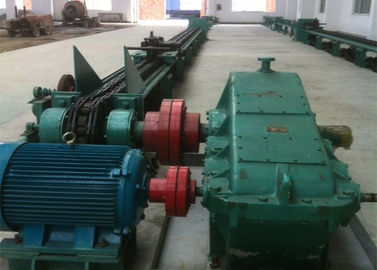

주요 장비를 위한 참고 사진:

자동적인 강철봉 감기 그림 기계, 이음새가 없는 탄소 관 주조 기계 1
